产品名称Product name：

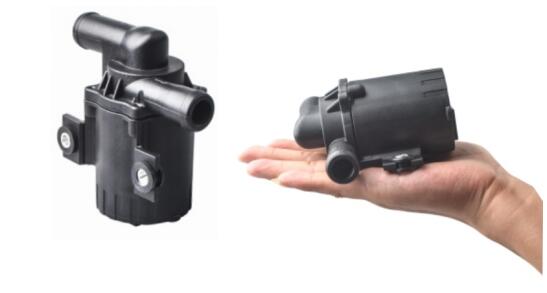

无刷直流水泵DC50D

Brush-less dc pump DC50D

2

型号Model No：

DC50D

3

重量Weight：

0.48kg

4

寿命Life span：

≥30000h(连续continuous)

5

防护等级Waterproof Grade：

IP68

6

颜色Color：

黑色Black

7

认证Certificate：

CE,ROSH

8

壳体材料Material of pump

PA66+30%GF

9

噪音Noise class：

≤35dB

10

工作压力Bearing pressure：

≤1MPa

11

绝缘等级Insulation grade：

H Grade（180°）

12

工作原理Working principle：

离心泵Centrifugal pump

13

用途Application：

电动汽车散热系统，循环散热系统

ECO Car cooling system, Cooling circulation system

二．应用范围Range of application

1

使用液体类型：

Liquid Type：

油性介质，水，酸碱盐以及其他流动性液体

Water, oil, or normal acid/ alkaline and other liquids(need to test)

2

使用液体温度：

Liquid Temperature：

-30°—100°三相板内置非潜水/三相板外置潜水

-30°—100°(controller inside for non-submersible/controller outside for submersible)

3

调速方式：

Power regulation function：

l PWM调速：幅值5V 50-800HZ  可定制

Speed adjustable by PWM（5V,50~800HZ) can be customized

l 0-5V调速, 电位器（4.7k~20K）0~5V analogical signal or potentiometer（4.7k~20K）

4

使用电源类型：

Power：

直流电源，太阳能板，蓄电池

PSU,Solar panel,Battery

三．基本参数(参数可以定制）Parameter（Parameter can be customized）

1

产品型号：

Product model：

DC50D-1260S

DC50D-1260A

DC50D-2480S

DC50D-2480A

2

额定电压：

Rated Voltage：

12V DC

24V DC

3

工作电压范围：

Working voltage range：

10-18V

10-28V

此范围内，水泵能够正常工作

The pump can out put constant power when the voltage is higher than rated voltage.

4

额定电流：

Rated Current：

2.7A(4.5A)±10%

2.7A(3.6A)±10%

封闭出水口电流（敞口抽水电流）

Closed outlet current(open outlet current)

5

输入功率：

Input Power：

35W(54W)±10%

64W(84W)±10%

封闭出水口功率（敞口抽水功率）

Closed outlet power(open outlet power)

6

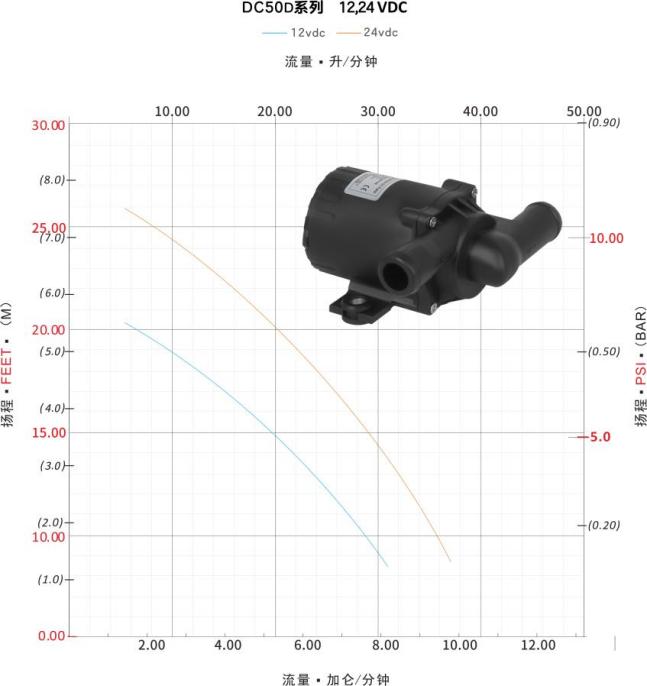

最大流量：

Max. Flow rate：

2100L/H ±10%

2400L/H ±10%

敞口流量

Open outlet flow

7

最大扬程：

Max. Head：

6M ±7%

8M ±7%

静态扬程

Static lift

8

推荐输入电源：

Min. power supply：

12V-4A

24V-4A

9

恒功率输出：

Constant

power output：

例如12V(24V)10W的水泵，用12-18V(24-30V)都 是10W,并且可以长期运转。

For example, a 12V (24V) 10w pump with 12-18V (24-30V)

is 10w and suitable for a long time working under this condition

四．附加功能说明Additional function instructions

1

卡死保护

Jam protection

卡死的时候水泵停止工作

When jam it will Stop to protect itself

2

缺水/空转保护

Dry run protection

水泵缺水或者空转时水泵会循环的停转（4秒）运转（2秒），可定制保护策略

The pump will Stop(8S) and start(2s) repeatedly to protect itself(can be customized)

3

过压保护

Overloading protection

当电压不稳定或者其他原因导致超过水泵额定功率，水泵停止运行

When the voltage exceeds the rated power, the pump will stop

4

电源反接

Reverse protection

电源正负极接反，水泵停止运行，重新接后，正常工作

Wrong connection of the power supply(positive and negative), the water pump will stop running, and then re-connected, can work normally.

五.控制板位置说明

1

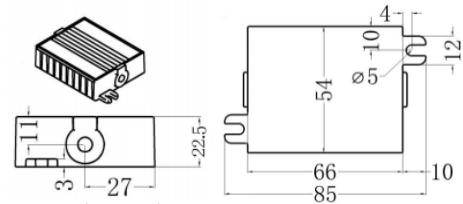

水泵驱动器外置

Controller Internal install

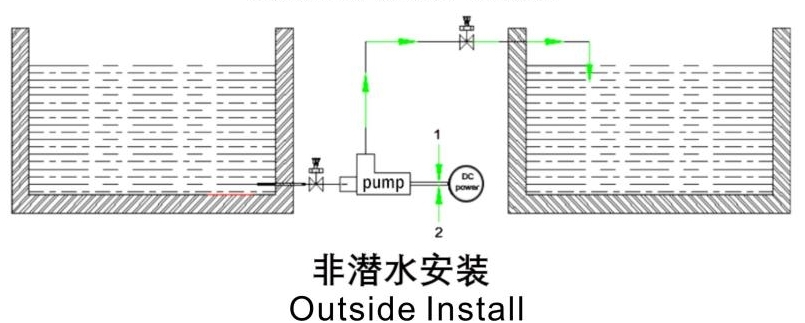

适合潜水或陆用场合

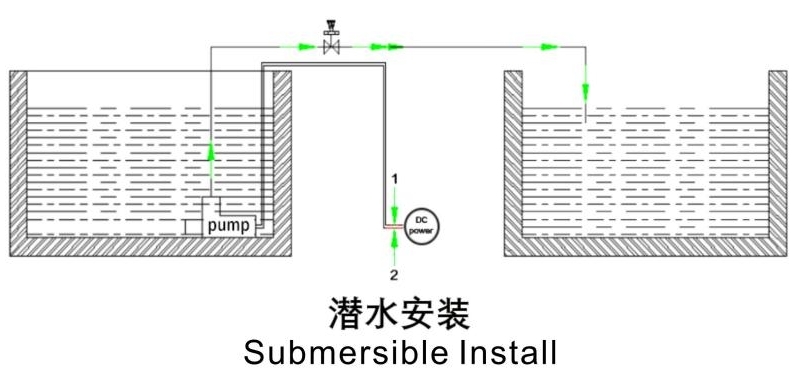

Suitable for submersible install or external installation

2

水泵驱动器内置

Controller Internal install

适合外置陆用场合

Suitable for external installation
